Cu plating prosess

Cu-pletteringsprosessen for trykte kretskort er en av de viktige prosessene ved produksjon av elektroniske kort. Cu-pletteringsprosessen av kretskort innebærer hovedsakelig å belegge et lag med metallfilm på overflaten av kortet for å danne kretsforbindelser og signaloverføring.

Som en nøkkelkomponent i den elektroniske industrien, påvirker den elektriske ytelsen og påliteligheten til trykte kretskort direkte kvaliteten og den stabile ytelsen til hele det elektroniske produktet. Blant dem er galvaniseringsprosessen den viktigste delen av kretskortproduksjonsprosessen.

1.Forbehandling

Behandlingen før galvanisering av trykte kretskort er et svært viktig trinn, som effektivt kan fjerne urenheter og forurensninger fra overflaten av kretskortet, og sikre at galvaniseringslaget oppnådd etter galvanisering kan feste seg til overflaten av kretskortet og ha tilstrekkelig vedheft. Forbehandling av elektroplettering inkluderer vanligvis følgende trinn:

en. Avfetting: Vask overflaten av kretskortet med et kjemisk avfettingsmiddel eller kjølemiddel for å fjerne fett og smuss fra overflaten.

b. Dekontaminering: Bløtlegg og rengjør overflaten på kretskortet med alkaliske eller sure rengjøringsmidler for å fjerne oksidlaget og oksidlaget på overflaten og forhindre negative effekter under galvanisering.

c. Kobberfjerningsoksidasjon: Behandle kobberoverflaten med en løsning av nedsenket oksidant for fjerning av kobber for å fjerne oksidlaget og forurensninger.

2.Forberedelse av galvaniseringsløsning

Galvaniseringsløsning er en svært viktig del av galvaniseringsprosessen, som bestemmer tykkelsen, vedheften og korrosjonsmotstanden til galvaniseringsbelegget. Formelen for galvaniseringsløsning varierer for ulike materialer og konstruksjonskrav. Under forberedelsesprosessen for galvaniseringsløsning, må følgende punkter bemerkes:

en. Velg egnede råmaterialer for galvaniseringsløsninger, for eksempel syre eller alkali.

b. Bestem prosessparametrene til galvaniseringsløsningen, slik som spenning, strømtetthet og galvaniseringstid.

c. Velg passende elektropletteringsbad og elektroder.

3.Cu plating operasjon

Elektropletteringsoperasjonen til trykte kretskort er den mest kritiske delen av hele galvaniseringsprosessen, som direkte påvirker den endelige pletteringslagets tykkelse, glatthet og vedheft. Elektropletteringsoperasjonen inkluderer følgende trinn:

en. Sjekk om galvaniseringstanken og elektrodene er rene og oppfyller prosesskravene.

b. Plasser kretskortet i galvaniseringsbadet og koble til de positive og negative elektrodene.

c. Kontroller tykkelsen og jevnheten til galvaniseringslaget ved å justere parametere som spenning, strømtetthet og galvaniseringstid i galvaniseringsløsningen.

d. Under galvaniseringsprosessen er det nødvendig å kontinuerlig kontrollere temperaturen og pH-verdien til galvaniseringsløsningen for å unngå endringer i pletteringsløsningen.

e. Etter at galvaniseringen er fullført, fjern kretskortet fra galvaniseringstanken og utfør påfølgende behandlinger som vask og tørking for å sikre at galvaniseringslaget kan feste seg perfekt til overflaten av kretskortet.

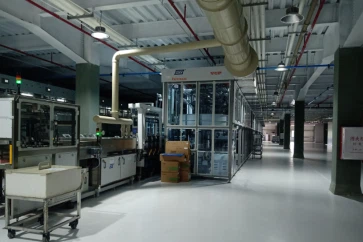

Bilde: Horisontal kjemisk plettering

Bilde: VCP fylling plating

Som en nøkkelprosess i produksjonsprosessen av brett, har Sihui Fuji dedikert all sin innsats for å kontinuerlig forbedre kvaliteten på Cu-plateprodukter og utforske ulike muligheter for kostnadsreduksjon. Vi streber etter å gi kundene høykvalitets og kostnadseffektive trykte kretskort.
