Silketrykkprosess

Silketrykkprosess er en vanlig kretsfremstillingsteknologi, som brukes til å lage kretsløp på tynne underlag. Silketrykk oppnås ved å overføre kretsformen til kobberfolien gjennom etseprosessen, i stedet for gjennom mekanisk skjæring. Silketrykkproduksjon er bruk av elektrokjemisk etsing (fotolitografi) teknologi for å lage mønstre på kjemisk etsede kobberplater for produksjon av trykte kretskort.

Silketrykk har egenskapene til lave kostnader, enkel betjening, høy produksjonseffektivitet og en rekke utskriftsmaterialer, og er mye brukt i produksjon av trykte kretskort og integrerte kretser med filmtykkelse. For tiden er forskjellige typer silketrykkmaterialer mye brukt i produksjonen av trykte kretskort, noe som gjør overflaten til trykte kretskort dekket med polymer med visse egenskaper, i stor grad tilpasser seg den raske utviklingen av elektroniske produkter mot høyere presisjon, høyere tetthet, høyere pålitelighet og mikroporøs teknologi. Samtidig stilles det høyere krav til utvikling og produksjon av kretskort.

Produksjonen av silketrykk inkluderer hovedsakelig tre trinn: design, platefremstilling og trykking. I designfasen er det nødvendig å først bestemme innholdet, størrelsen og plasseringen av utskriften basert på størrelsen og layouten til kretskortet. Vanligvis inkluderer det trykte innholdet på et trykt kretskort informasjon som navn, nummer, polaritet, verdi og produksjonsdato for komponentene. I prosessen med platefremstilling er det nødvendig å bruke en silketrykkmal med høy klarhet og nøyaktighet i henhold til designinnholdet og kravene. Deretter etablerer du innrettingsforholdet mellom skjermen og det trykte kretskortet og skriv det ut, vanligvis ved hjelp av silketrykkteknologi. Etter flere prosesser som utskrift, herding og testing, danner platen endelig klare og slitesterke trykte tegn.

Under utskriftsprosessen må produsentene også bruke spesielle blekktyper for å sikre blekkvedheft og holdbarhet på overflaten av kretskortet. Denne typen blekk er vanligvis et belegg kalt Steel UV Curable Ink, som kan herdes gjennom UV-eksponering. Denne prosessen sikrer at blekket kan forbli klart og nøyaktig under langvarig bruk.

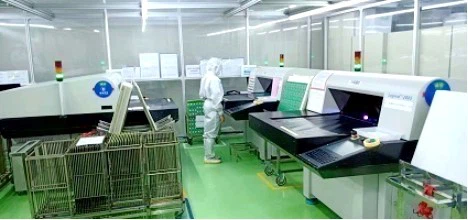

Bilde: Blekkstråleskriver

I tillegg kreves det også datakoordinering under tekstutskriftsprosessen for å sikre at hvert element på kretskortet bærer riktig referanseetikett. Dette trinnet fullføres vanligvis av programvare for datamaskinstøttet design (CAD), som direkte kan lese komponentinformasjon fra kretsmønsteret og deretter legge til komponentnavn og -verdier til det trykte kretskortet.

Kontrollpunktene i tekstutskrift inkluderer hovedsakelig utskriftskvalitet, trykkfeil og utskriftsnøyaktighet. Utskriftskvalitet refererer til de omfattende indikatorene for klarhet, tykkelse, hierarki og kontrast til trykt tekst, grafikk og symboler. Utskriftsfeil refererer til problemer som påvirker kvaliteten, for eksempel utskriftsposisjonsavvik, utskriftsstørrelsesfeil og utskriftsinnholdsfeil. Utskriftspresisjon refererer til den omfattende påvirkningen av skjermproduksjon, utskriftsmaskin, kretskort, trykksverte og andre lenker, som direkte påvirker påliteligheten og levetiden til kretskortet.
